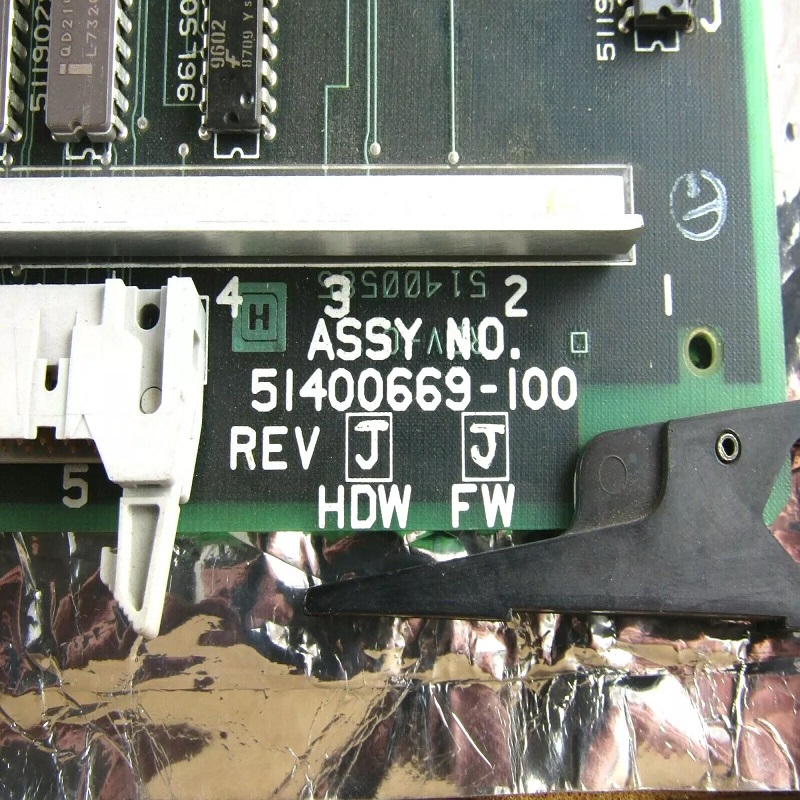

НОВАЯ И ОРИГИНАЛЬНАЯ С ГАРАНТИЕЙ НА ОДИН ГОД
НОВАЯ НА СКЛАДЕ
УСЛОВИЯ ОПЛАТЫ:100% T/T ПЕРЕД ОТГРУЗКОЙ
СТРАНА ПРОИСХОЖДЕНИЯ:ШВЕЦИЯ
ЗАМЕНЫ РЕЗЕРВНЫХ МОДУЛЕЙ
1. Этот раздел применим только к резервному сетевому интерфейсному модулю (NIM), Hiway
Gateway (HG) или программируемому логическому контроллеру Gateway (PLCG).
2. Определите, в каком блоке, основном или дополнительном, вы хотите сначала выполнить замену. Рекомендуемая процедура заключается в том, чтобы сначала заменить процессор
в основном блоке. Это потребует от вас переключения с основного на
вторичный, сделав основной доступным и позволив вам подтвердить исправную работу
обоих блоков. Допустимо сначала выполнить замену на вторичный, но вы
не сможете проверить исправность вторичного до замены платы. В
любом случае вы должны быть уверены, что предполагаемый блок является резервным. Когда необходимо вызвать преднамеренное переключение, выполните следующую процедуру:
На универсальной станции выполните выключение предполагаемого блока. Это вызовет
«упорядоченное» отключение в состояние «POWER ON» и уведомит все узлы о том, что блок
выключается, а также заставит резервный блок взять на себя управление в качестве активного блока. Если
резервный блок, теперь активный основной, успешно выполнил «переключение», вы
готовы перейти к подразделу 1.7, шагу 2 ниже. Когда подразделы C.7 по
C.10 будут выполнены на первом блоке, повторите их на втором блоке.
C.7 РАЗБОРКА
1. Если узел находится в состоянии «ON LINE», перейдите к универсальной станции и выполните отключение
предполагаемого блока. Это выполнит «управляемое» отключение в состояние «POWER ON»
и уведомит все узлы о том, что блок выключается.
2. Установите выключатель питания переменного тока на передней панели модуля в положение OFF.
3. Снимите переднюю крышку, открутив винты и откинув правую сторону крышки на 1 дюйм, а затем потянув ее вправо.
4 Обязательно соблюдайте надлежащие методы предотвращения электростатического разряда, особенно при работе с платами
во время следующих шагов, включая подраздел C.9, Повторная сборка.
5. Снимите EMPU, HPK2, K2LCN, LCN и все платы памяти с передней
части модуля.
6. Сзади модуля снимите коаксиальные кабели LCN A и B с платы ввода-вывода LCN, по одному за раз, снимая T-образный разъем с платы, а не снимая ни один из кабелей с T-образного разъема. Убедитесь, что система все еще работает на обоих кабелях, как и до этого шага. Извлеките плату ввода-вывода LCN из слота 2.
Если модуль представляет собой один удаленный узел, подключенный к LCNFL, LCNFL необходимо
извлечь и проверить, является ли он версией F (или более поздней). Если он более ранней, чем версия F, необходимо получить LCNFL с версией F (или более поздней)
