Описание Производитель Bently Nevada Модель 330703-000-040-90-02-CN Информация для заказа 330703-000-040-90-02-CN Каталог 3300 XL Описание Bently Nevada 330703-000-040-90-02-CN Датчики приближения 3300 XL 11 мм, резьба M14 x 1,5, без брони Происхождение США (США) Код HS 85389091 Вес 0,45 кг По...
Описание
Производитель Bently Nevada
Модель 330703-000-040-90-02-CN
Информация для заказа 330703-000-040-90-02-CN
Каталог 3300 XL

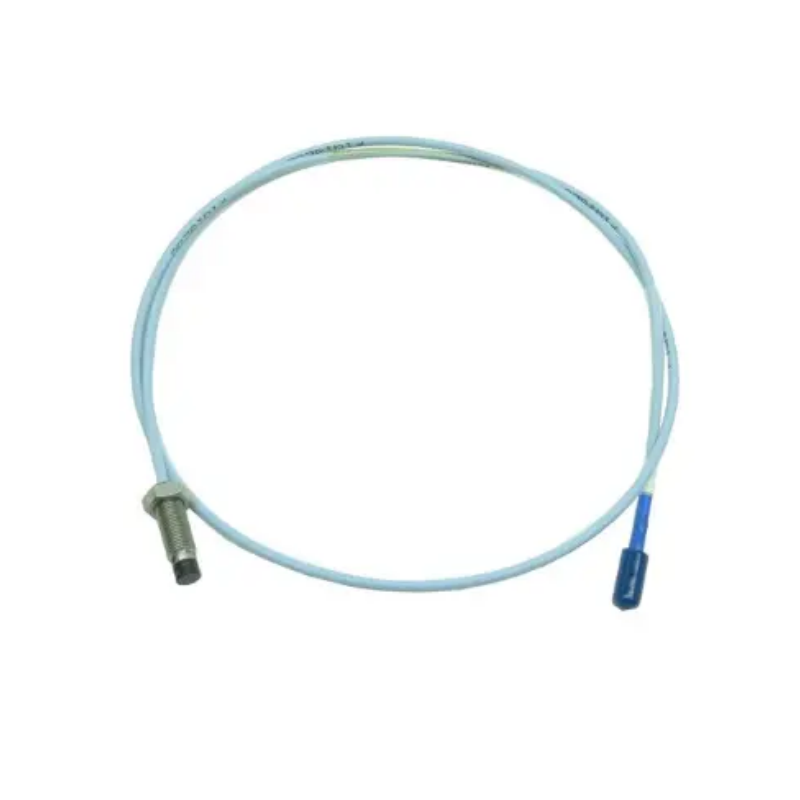

Описание Bently Nevada 330703-000-040-90-02-CN Датчики приближения 3300 XL 11 мм, резьба M14 x 1,5, без брони
Происхождение США (США)
Код HS 85389091
Вес 0,45 кг
Подробности
Описание
Система преобразователя
Система датчика приближения 3300 XL 11 мм состоит из:
• Датчик 3300 XL 11 мм
• Удлинительный кабель 3300 XL 11 мм
• 3300 XL Датчик Proximitor® 11 мм 1
Система преобразователя Proximitor® 3300 XL 11 мм имеет выход 3,94 В/мм (100 мВ/мил) для бесконтактных измерений вибрации и смещения на машинах с подшипниками скольжения. Большой наконечник 11 мм позволяет этой системе преобразователя иметь более длинный линейный диапазон по сравнению с нашей стандартной системой преобразователя 3300 XL 8 мм. Она в основном используется в следующих приложениях, где необходим более длинный линейный диапазон:
• Измерения осевого (осевого) положения
• Измерения дифференциального расширения рампы на паровых турбинах
• Измерения положения штока или падения штока на поршневых компрессорах
• Измерения тахометра и нулевой скорости
• Сигналы опорной фазы (Keyphasor®)
Датчик Proximitor 3300 XL 11 мм предназначен для замены систем преобразователей серии 7200 11 мм и 14 мм. При обновлении системы серии 7200 до системы 3300 XL 11 мм все компоненты должны быть заменены на компоненты 3300 XL 11 мм. Кроме того, необходимо обновить систему мониторинга. Если используется система мониторинга 3500, требуется обновленная версия конфигурационного программного обеспечения, в которой система преобразователя 3300 XL 11 мм указана как совместимая опция. Существующие системы мониторинга 3300 могут нуждаться в модификации. Обратитесь за помощью к местному представителю по продажам и обслуживанию.
Датчик Proximitor
Датчик Proximitor 3300 XL 11 мм имеет те же расширенные функции, что и датчик Proximitor 3300 XL 8 мм. Его тонкая конструкция позволяет устанавливать его либо на высокоплотную DIN-рейку, либо в более традиционной конфигурации монтажа на панели. Улучшенная устойчивость к радиочастотным и электромагнитным помехам позволяет датчику Proximitor 3300 XL получить одобрение европейской маркировки CE без каких-либо особых требований к монтажу. Эта помехоустойчивость также предотвращает неблагоприятное воздействие на систему преобразователя близлежащих высокочастотных радиосигналов. Клеммные колодки SpringLoc на датчике Proximitor не требуют специальных инструментов для установки и обеспечивают более быстрые и высоконадежные соединения полевой проводки.
Датчик приближения и удлинительный кабель
11-миллиметровый датчик 3300 XL поставляется в различных конфигурациях корпуса датчика, включая бронированные и небронированные резьбы ½-20, 5 ⁄ 8 -18, M14 X 1,5 и M16 X 1,5. Датчик обратного монтажа 3300 XL 11 мм стандартно поставляется с резьбой 3 ⁄ 8 -24 или M10 X 1. Все компоненты системы преобразователя имеют позолоченные латунные разъемы ClickLoc™. Разъемы ClickLoc фиксируются на месте, предотвращая ослабление соединения. Запатентованный метод формовки TipLoc™ обеспечивает прочное соединение между наконечником датчика и корпусом датчика. Кабель зонда надежно прикреплен к наконечнику зонда с помощью нашей запатентованной конструкции CableLoc™, которая обеспечивает прочность на разрыв 330 Н (75 фунтов).
Зонды и удлинительные кабели 3300 XL также можно заказать с опцией кабеля FluidLoc®. Эта опция предотвращает утечку масла и других жидкостей из машины через внутреннюю часть кабеля. Опция защиты разъема обеспечивает дополнительную защиту разъемов во влажной или сырой среде.
Защитные устройства разъема рекомендуются для всех установок и обеспечивают повышенную защиту от воздействия окружающей среды 2 . Кроме того, зонд 3300 XL 11 мм стандартно поставляется с контргайкой с предварительно просверленными отверстиями для предохранительной проволоки.
