Производитель: Bently Nevada
Номер товара: 3300130-040-00-CN
Состояние: Абсолютно новый и в наличии
Гарантия: 1 год
Срок оплаты: T/T
Происхождение: США
Bently Nevada 3300130 – 040 – 00 – CN – это продукт с важными приложениями в области промышленного мониторинга. Он часто используется для ключевых задач, таких как мониторинг вибрации вращающихся машин и другого оборудования, обеспечивая поддержку ключевых данных для стабильной работы. и оценка состояния оборудования.
Bently Nevada 330130-040-00-CN
Описание
Производитель Bently Nevada
Модель 330130-040-00-CN
Информация для заказа 330130-040-00-CN
Каталог 3300 XL

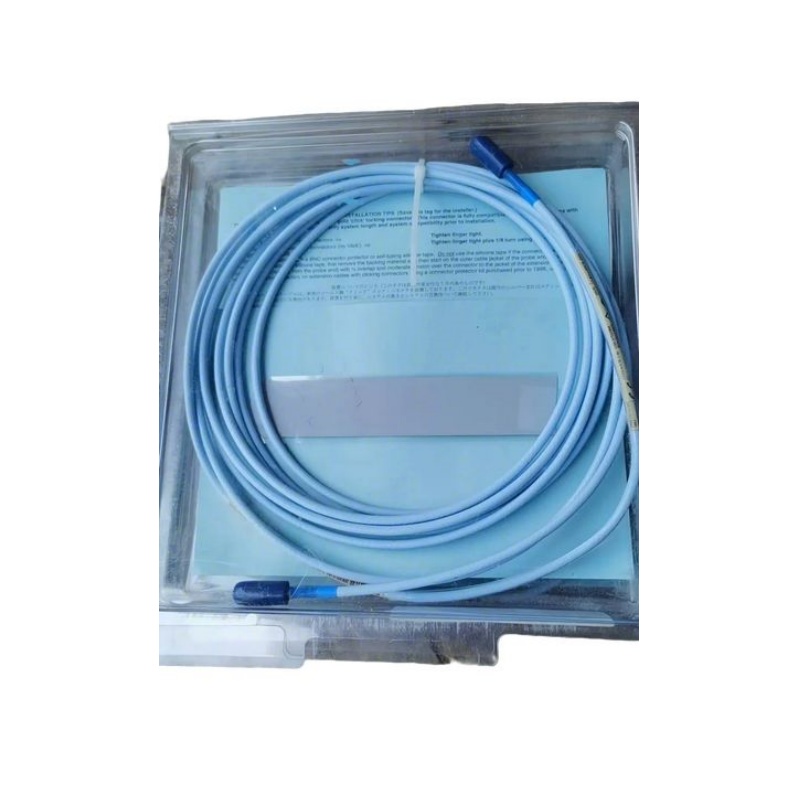

Описание Bently Nevada 330130-040-00-CN 3300 XL Стандартный удлинительный кабель
Происхождение США (US)
Код HS 8517623990
Вес 0,4 кг
Подробности
Описание
Система датчика приближения 3300 XL 8 мм состоит из:
Одного зонда 3300 XL 8 мм,
Одного удлинительного кабеля 3300 XL и
Одного датчика Proximitor 3300 XL.
Система обеспечивает выходное напряжение, которое прямо пропорционально расстоянию между наконечником зонда и наблюдаемой проводящей поверхностью, и может измерять как статические (положение), так и динамические (вибрация) значения. Основными областями применения системы являются измерения вибрации и положения на машинах с подшипниками скольжения, а также измерения опорных и скоростных характеристик Keyphasor.
Система 3300 XL 8 мм обеспечивает самую высокую производительность в наших системах вихревых токов с датчиками приближения. Стандартная система 3300 XL 8 мм длиной 5 метров также полностью соответствует стандарту Американского института нефти (API) 670 (4-е издание) по механической конфигурации, линейному диапазону, точности и температурной стабильности. Все системы датчиков приближения 3300 XL 8 мм обеспечивают этот уровень производительности и поддерживают полную взаимозаменяемость зондов, удлинительных кабелей и датчиков Proximitor, что устраняет необходимость в согласовании или калибровке отдельных компонентов на стенде.
Каждый компонент системы датчиков 3300 XL 8 мм обратно совместим и взаимозаменяем с другими компонентами систем датчиков 5 мм и 8 мм серии XL, отличными от XL.
Эта совместимость включает зонд 3300 5 мм для приложений, в которых зонд 8 мм слишком велик для доступного монтажного пространства.
Зонд Proximity и удлинительный кабель
Зонд 3300 XL и удлинительный кабель также отражают улучшения по сравнению с предыдущими конструкциями. Запатентованный метод формования TipLoc обеспечивает
более прочное соединение между наконечником зонда и корпусом зонда. Кабель зонда включает запатентованную конструкцию CableLoc, которая обеспечивает прочность на разрыв 330 Н (75 фунтов силы) для более надежного крепления кабеля зонда и наконечника зонда. Вы также можете заказать зонды 3300 XL 8 мм и удлинительные кабели с дополнительной опцией кабеля FluidLoc. Эта опция предотвращает утечку масла и других жидкостей из машины через внутреннюю часть кабеля.
Информация для заказа удлинительных кабелей
Стандартный удлинительный кабель 3300 XL
330130-AAA-BB-CC
Убедитесь, что длина удлинительного кабеля и длина зонда,
при суммировании, равны общей длине датчика Proximitor.
A: Вариант длины кабеля
030 3,0 метра (9,8 фута)
035 3,5 метра (13,1 фута)
040 4,0 метра (11,5 фута)
045 4,5 метра (14,8 фута)
060 6,0 метра (19,7 фута)
070 7,0 метра (22,9 фута)
075 7,5 метра (24,6 фута)
080 8,0 метра (26,2 фута)
085 8,5 метра (27,9 фута)
B: Вариант защиты разъема и кабеля
00 Стандартный кабель
01 Армированный кабель
02 Стандартный кабель с защитой разъема
03 Армированный кабель с защитой разъема
10 Кабель FluidLoc
11 Армированный кабель FluidLoc
12 Кабель FluidLoc с защитой разъема
13 Армированный кабель FluidLoc с защитой разъема
C: Вариант одобрения агентства
00 Не требуется
05 Одобрения CSA, ATEX, IECEx
Bently Nevada 3300/130 - 040 - 00 - РУКОВОДСТВО ПО УСТАНОВКЕ ПРОДУКТА RU
Подготовка к установке
1. Проверка продукции
- Перед началом установки внимательно проверьте комплектность изделия Bently Nevada 3300/130 - 040 - 00 - CN и его принадлежностей, включая датчики, кабели, монтажные кронштейны, крепежные винты и т. д. Убедитесь, что внешний вид изделия не поврежден, а модель и технические характеристики каждого компонента соответствуют требованиям руководства по эксплуатации изделия.
- Проверьте серийный номер и логотип продукта, чтобы убедиться, что полученный вами продукт является нужной вам моделью, чтобы избежать ошибок при установке.
2. Подготовка инструмента
- Подготовьте соответствующие инструменты, такие как отвертки (крестовые или с плоским лезвием), гаечные ключи (подготовьте в соответствии со спецификациями крепежных винтов), электродрели (если вам необходимо просверлить отверстия в оборудовании для установки), инструменты для зачистки проводов, обжимные клещи для проводов. плоскогубцы и т.п.
- Убедитесь, что инструменты находятся в хорошем рабочем состоянии, чтобы избежать проблем с инструментами, влияющих на ход и качество установки.
3. Экологическое подтверждение
- Проверьте условия окружающей среды в месте установки, убедитесь, что температура окружающей среды находится в пределах указанного диапазона рабочих температур продукта (-20℃ - 70℃), относительная влажность составляет от 5% до 95% (без конденсации), и соответствует уровню защиты изделия IP65. Требования по предотвращению повреждения изделия пылью, водой и т. д.
- Убедитесь, что в месте установки нет сильных источников электромагнитных помех, которые могут повлиять на нормальную работу и точность измерений изделия.
Механический монтаж
1. Выберите место установки
- Для контроля вибрации датчик обычно устанавливается в ключевой части оборудования, где необходимо контролировать вибрацию, например, в гнезде подшипника вращающегося оборудования. В зависимости от конструкции и вибрационных характеристик оборудования выберите место, где сигнал вибрации может наилучшим образом отражать состояние оборудования, как правило, ту часть, где оборудование вибрирует больше всего, но избегайте установки его в местах с локальным резонансом или сильными ударами. .
- Убедитесь, что в месте установки достаточно места для размещения изделия и его монтажного кронштейна, а также что это не будет мешать нормальной работе и обслуживанию оборудования.
2. Установка монтажного кронштейна
- Если для крепления монтажного кронштейна используются винты, сначала отметьте места сверления на устройстве в соответствии с размером изделия и расположением монтажных отверстий. Используйте дрель и соответствующее сверло, чтобы просверлить отверстия, убедившись, что глубина и диаметр отверстий соответствуют крепежным винтам.
- Установите монтажный кронштейн в просверленное место и надежно закрепите его на устройстве с помощью винтов и гаечного ключа. При затягивании винтов прикладывайте усилие равномерно, чтобы избежать неравномерной установки кронштейна и обеспечить устойчивость и надежность кронштейна.
- При использовании метода установки с направляющей сначала закрепите направляющую в месте установки оборудования, а затем легко защелкните изделие в направляющей, чтобы убедиться, что изделие надежно установлено и не ослабнет и не упадет из-за вибрации. .
3. Фиксация продукта
- Установите изделие Bently Nevada 3300/130 - 040 - 00 - CN на монтажный кронштейн и надежно закрепите изделие на кронштейне с помощью прилагаемых крепежных винтов. Обращайте внимание на силу затяжки винтов, чтобы избежать повреждения изделия из-за чрезмерного затягивания или ослабления винтов, а также чтобы избежать ослабления изделия во время работы.
Электрические соединения
1. Подготовка кабеля
- Кабели, выходящие из изделия, включают в себя кабели питания, кабели выходного сигнала и т. д. Используйте стрипперы для аккуратного снятия изоляции кабеля, чтобы обнажить соответствующую длину провода. Убедитесь, что длина провода соответствует требованиям к подключению, но не слишком длинная, чтобы избежать загромождения кабеля и электромагнитных помех.
- Для кабелей, которые необходимо подключить, проверьте, соответствуют ли технические характеристики кабелей требованиям к электрическим параметрам изделия, чтобы убедиться, что кабели могут выдерживать требуемые требования к току и передаче сигнала.
2. Подключение питания
- Подключите кабель питания к разъему питания изделия. В соответствии с электрическими параметрами изделия подключите один конец кабеля питания к подходящему устройству электропитания, например, к силовому шкафу, силовому модулю и т. д. Убедитесь, что напряжение и частота источника питания соответствуют требованиям изделия (100–240 В переменного тока, 50/60 Гц).
- При подключении источника питания обратите внимание на полярность источника питания и обеспечьте правильное подключение, чтобы предотвратить повреждение изделия из-за неправильного подключения источника питания. Как правило, красный кабель подключается к положительному полюсу, а черный кабель — к отрицательному полюсу, но, пожалуйста, внимательно ознакомьтесь с руководством по эксплуатации, чтобы подтвердить конкретную цветовую идентификацию кабеля.
3. Подключение выходного сигнала
- Подключение аналогового выхода: если вам необходимо подключить аналоговый выходной сигнал 4–20 мА устройства к внешнему оборудованию (например, DCS или PLC), используйте клещи для зачистки проводов и обжимные клещи для подключения кабеля аналогового выхода к соответствующим клеммным колодкам или разъемам. Убедитесь, что кабели надежно подключены, чтобы избежать плохого контакта, который может повлиять на передачу сигнала.
- Подключение цифрового выхода: для цифрового интерфейса связи RS485 используйте кабель витой пары для соединения интерфейса RS485 изделия и интерфейса RS485 хост-компьютера или другого коммуникационного оборудования. Подключите провод A (обычно зеленый или желтый) к проводу A другой стороны, а провод B (обычно белый или синий) к проводу B другой стороны, убедившись в правильности подключений. При этом следует обратить внимание на заземление экрана кабеля, чтобы снизить электромагнитные помехи и обеспечить надежность связи.
Отладка и тестирование
1. Включите и проверьте.
- После завершения механического монтажа и электрических подключений тщательно проверьте надежность и правильность всех соединений. Убедитесь в отсутствии ослабленных кабелей, коротких замыканий и т. д.
- Включите питание и проверьте, горит ли индикатор питания изделия нормально. Если неисправный индикатор мигает или не горит, немедленно отключите питание, проверьте подключение к сети и убедитесь в отсутствии неисправностей изделия.
2. Настройки параметров
- Задайте параметры продукта через собственный интерфейс управления продуктом (если таковой имеется) или программное обеспечение хост-компьютера (через интерфейс RS485). Установите диапазон измерения, порог срабатывания сигнализации, параметры связи и т. д. в соответствии с требованиями мониторинга оборудования. Например, в соответствии с нормальной амплитудой вибрации оборудования установите разумный диапазон измерения вибрации и значение тревоги. Когда измеренное значение превышает пороговое значение, продукт может отправить сигнал тревоги.
- Для цифровой связи установите параметры связи RS485, такие как скорость передачи данных (1200–115 200 бит/с), бит данных, стоповый бит, бит четности и т. д., чтобы убедиться, что они соответствуют параметрам связи главного компьютера для достижения нормальной работы. передача данных и связь.
3. Функциональное тестирование
- Используйте устройство для испытания на вибрацию или вручную примените к устройству определенную степень вибрации (в безопасном диапазоне), чтобы проверить, может ли изделие точно измерять сигнал вибрации и правильно отображать результаты измерений через аналоговый или цифровой выход.
- Для функции измерения температуры (если таковая имеется) можно использовать термометр или другой инструмент для сравнительного тестирования, чтобы убедиться, что данные о температуре, измеренные изделием, находятся в разумном диапазоне, а точность соответствует требованиям.
Установка завершена
1. Очистите место происшествия.
- После завершения установки и подтверждения правильной работы изделия уберите инструменты, крышки кабелей и другой мусор с места установки, чтобы поддерживать чистоту на месте установки.
2. Записи и архивы
- Запишите место установки изделия, способ подключения, настройки параметров и другую информацию для справки при последующем обслуживании и устранении неисправностей. Эту информацию можно систематизировать в виде документов или ввести в систему управления оборудованием, чтобы обслуживающий персонал мог просмотреть ее в любое время.
