Описание
Производитель Bently Nevada
Модель 3500/45-02-00
Информация для заказа 135145-01
Каталог 3500

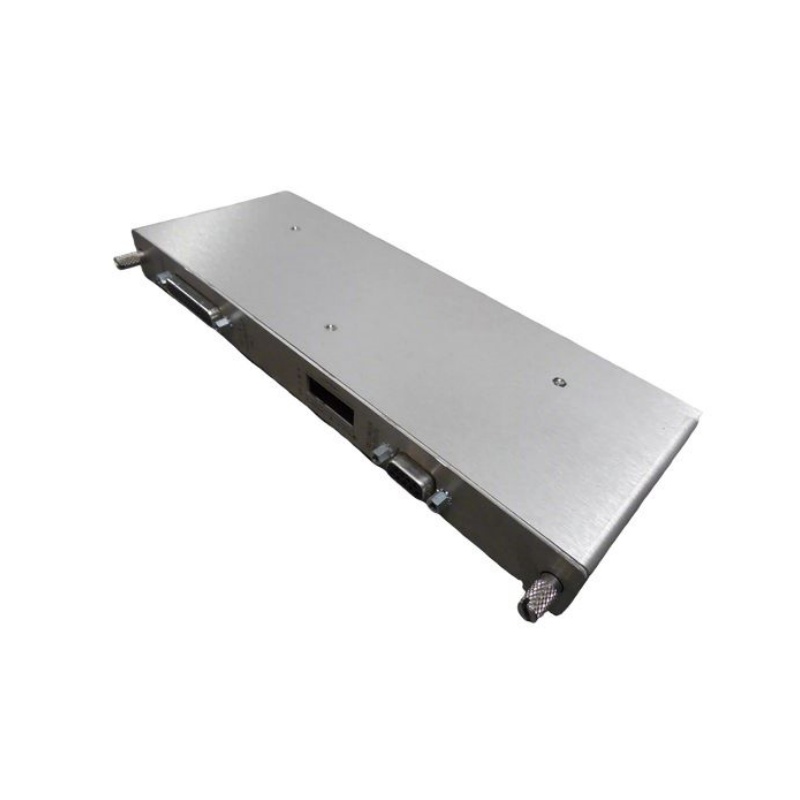

Описание Bently Nevada 3500/45-02-00 135145-01 Модуль ввода-вывода положения с внешними клеммами
Происхождение США (US)
Код HS 85389091
Размеры 16 см*16 см*12 см
Вес 0,8 кг
Подробности
Описание
Монитор положения 3500/45 — это 4-канальный прибор, который принимает входные сигналы от бесконтактных датчиков, вращающихся датчиков положения (RPT), линейных переменных дифференциальных трансформаторов постоянного тока (DC LVDT), линейных переменных дифференциальных трансформаторов переменного тока (AC LVDT) и вращающихся потенциометров. Монитор обуславливает вход и сравнивает обработанные сигналы с программируемыми пользователем сигналами тревоги.
Тип измерения и вход преобразователя определяют, какие модули ввода-вывода требуются. См. Типы преобразователей для измерений положения на стр. 10., См. Рисунки и графики на стр. 12. и См. Модули ввода-вывода для LVDT переменного тока и вращающихся потенциометров на стр. 14.
Вы можете запрограммировать каждый канал с помощью программного обеспечения конфигурации стойки 3500 для выполнения следующих функций:
Осевое (осевое) положение
Дифференциальное расширение
Стандартное однолинейное дифференциальное расширение
Нестандартное однолинейное дифференциальное расширение
Двулинейное дифференциальное расширение
Дополнительное дифференциальное расширение
Расширение корпуса
Положение клапана
Каналы монитора программируются парами и могут выполнять до двух из этих функций одновременно. Например, каналы 1 и 2 могут выполнять одну функцию, а каналы 3 и 4 могут выполнять ту же или другую функцию.
Основная цель монитора положения 3500/45 заключается в следующем:
Защита оборудования путем постоянного сравнения контролируемых параметров с настроенными уставками сигнализации для подачи сигналов тревоги
Важная информация о оборудовании для персонала по эксплуатации и техническому обслуживанию.
Каждый канал, в зависимости от конфигурации, обычно обуславливает свой входной сигнал для генерации различных параметров, называемых измеряемыми переменными. Вы можете установить уставки оповещения для каждой активной измеряемой переменной и уставки опасности для любых двух активных измеряемых переменных.
Информация о заказе
Подробный список разрешений для конкретных стран и продуктов см. в Кратком справочном руководстве по разрешениям (108M1756), доступном на сайте Bently.com.
Position Monitor3500/45-AA-BB
A: Тип модуля ввода-вывода
01 Модуль ввода-вывода положения с внутренними выводами (Proximitor, RPT, DC LVDT)
02 Модуль ввода-вывода положения с внешними выводами (Proximitor, RPT, DC LVDT)
03 Дискретный модуль ввода-вывода положения TMR с внешними выводами (Proximitor или DC LVDT)
04 Модуль ввода-вывода положения TMR с шиной и внешними выводами (Proximitor)
05 Модуль ввода-вывода положения AC LVDT с внутренними выводами
06 Модуль ввода-вывода положения AC LVDT с внешними выводами
07 Модуль ввода-вывода положения поворотного потенциометра с внутренними выводами
08 Модуль ввода-вывода положения поворотного потенциометра с внешними выводами
B: Одобрение агентства
00 Нет
01 CSA / NRTL / C (класс 1, раздел 2)
02 ATEX / IECEx / CSA (класс 1, зона 2)
Необходимо заказывать внешние блоки и кабели для каждого модуля ввода-вывода с внешним подключением отдельно.
При использовании монитора положения 3500/45 в приложении TMR измерение положения клапана недоступно, а измерения расширения корпуса поддерживаются только для дискретного TMR.
