Описание Производитель Bently Nevada Модель 3500/15-04-04-00 Информация для заказа 133300-01 Каталог 3500 Описание Bently Nevada 3500/15-04-04-00 133300-01 Модуль входного питания низкого напряжения постоянного тока (PIM) Происхождение США (US) Код HS 8528521900 Размеры 12 см*6 см*2 см Вес 0,...
Описание
Производитель Bently Nevada
Модель 3500/15-04-04-00
Информация для заказа 133300-01
Каталог 3500

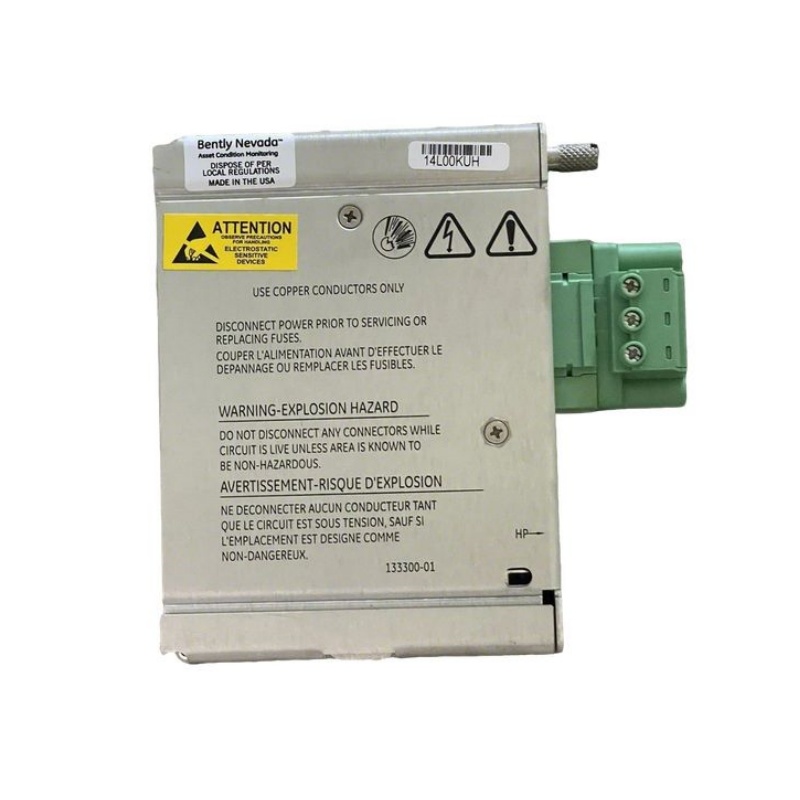

Описание Bently Nevada 3500/15-04-04-00 133300-01 Модуль входного питания низкого напряжения постоянного тока (PIM)
Происхождение США (US)
Код HS 8528521900
Размеры 12 см*6 см*2 см
Вес 0,3 кг
Подробности
Описание
Блоки питания переменного и постоянного тока 3500/15 представляют собой модули половинной высоты и должны устанавливаться в предназначенные для них слоты на левой стороне стойки. Стойка 3500 может содержать один или два блока питания с любыми комбинациями переменного и постоянного тока. Любой блок питания может питать полную стойку.
Если в стойку установлены два блока питания, один в нижнем слоте действует как основной источник, а другой в верхнем слоте действует как резервный источник. Если он установлен, второй блок питания является резервным для основного.
Извлечение или вставка любого из модулей блока питания не нарушает работу стойки, пока установлен второй блок питания. Блоки питания переменного и постоянного тока 3500/15 принимают широкий диапазон входных напряжений и преобразуют их в напряжения, приемлемые для использования другими модулями 3500. Следующие блоки питания доступны с системой защиты оборудования серии 3500:
l Универсальный блок питания переменного тока
l Высоковольтный блок питания постоянного тока
l Низковольтный блок питания постоянного тока
Универсальный блок питания переменного тока и PIM (модуль ввода питания) несовместимы с блоком питания переменного тока Legacy 3500, высоковольтным PIM переменного тока и низковольтным PIM переменного тока.
Высоковольтные и низковольтные блоки питания постоянного тока и PIM (модуль ввода питания) НЕ совместимы с высоковольтными и низковольтными блоками питания постоянного тока Legacy 3500 и PIM.
Информация о заказе
Подробный список разрешений для конкретных стран и продуктов см. в Кратком справочнике разрешений (108M1756), доступном на сайте Bently.com.
Модуль питания 3500/15
3500/15 - - AA- BB- CC
A: Тип источника питания (верхний слот)
0 1 Низкое напряжение переменного тока (85–132 В переменного тока среднеквадратичного значения)
0 2 Высокое напряжение переменного тока (175–264 В переменного тока среднеквадратичного значения)
0 3 Высокое напряжение постоянного тока (88–140 В постоянного тока)
0 4 Низкое напряжение постоянного тока (20–30 В постоянного тока)
B: Тип источника питания (нижний слот)
0 0 Нет питания (используйте, когда требуется только одно питание)
0 1 Низкое напряжение переменного тока (85–132 В переменного тока среднеквадратичного значения)
0 2 Высокое напряжение переменного тока (175–264 В переменного тока среднеквадратичного значения)
0 3 Высокое напряжение постоянного тока (88–140 В постоянного тока)
0 4 Низкое напряжение постоянного тока (20–30 Vdc)
C: Вариант одобрения агентства
0 0 Нет
0 1 CSA/NRTL/C
0 2 ATEX/CSA (класс 1, зона 2)
Запчасти
127610-01 Модуль питания переменного тока
125840-01 Модуль ввода питания переменного тока высокого напряжения (PIM)
125840-02 Модуль ввода питания переменного тока низкого напряжения (PIM)
129486-01 Модуль питания постоянного тока высокого напряжения
129478-01 Модуль ввода питания постоянного тока высокого напряжения (PIM)
133292-01 Модуль питания постоянного тока низкого напряжения
133300-01 Модуль ввода питания постоянного тока низкого напряжения (PIM)
