Описание
маркер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

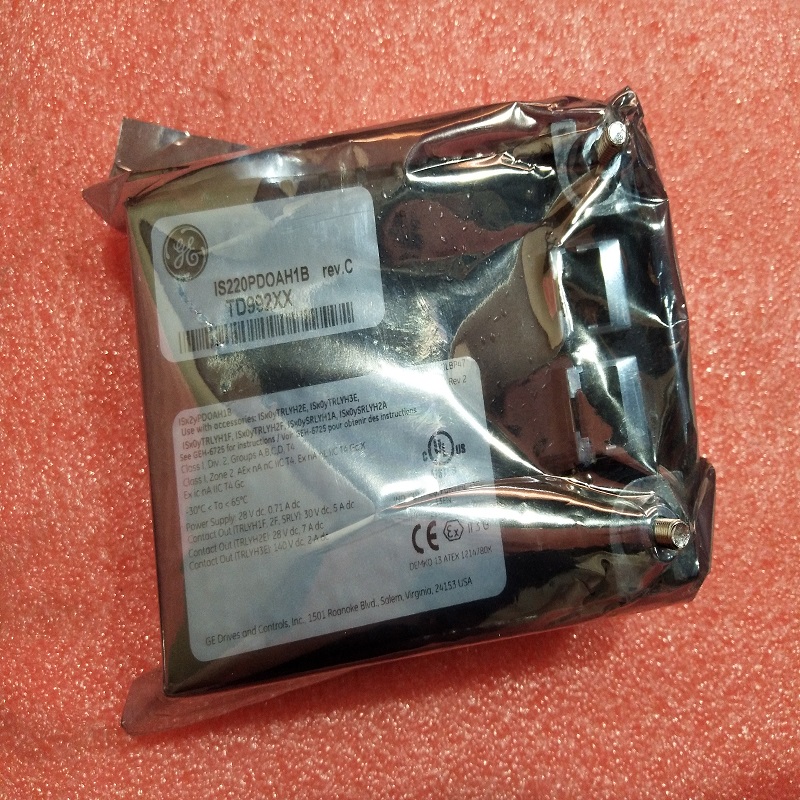

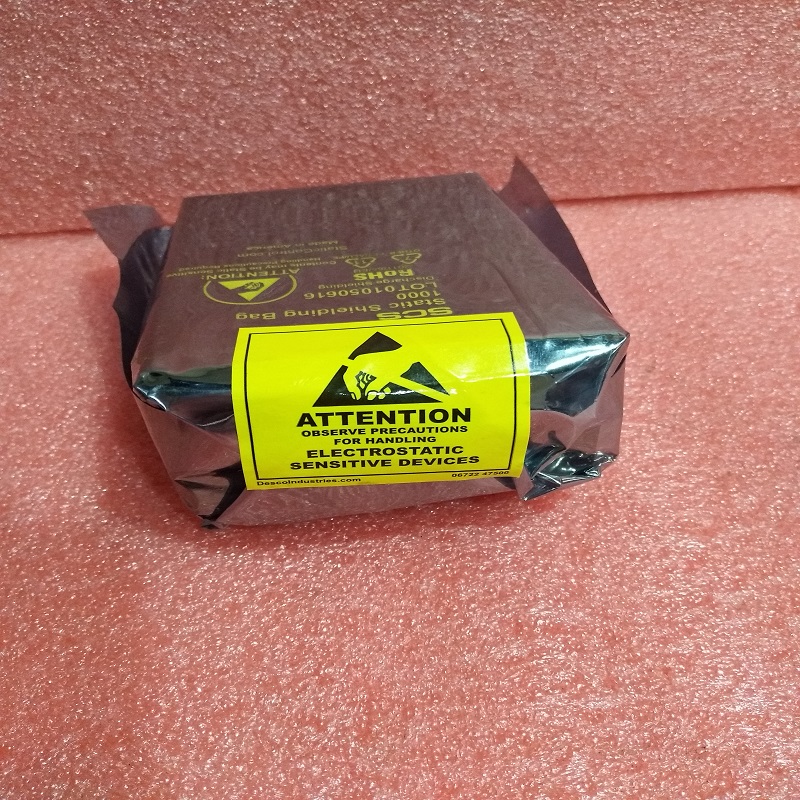

Номер детали: IS220PDOAH1B
Производитель: General Electric
Серия: Mark VIe
Тип продукта: Дискретный выходной блок
Размер: 8,26 см в высоту x 4,19 см в ширину x 12,1 см в глубину
Технология: Поверхностный монтаж
Мониторинг реле и катушки: 15 входов блока
Количество каналов реле: 12
Наличие: В наличии
Страна производителя: Соединенные Штаты Америки (США)
Функциональное описание
IS220PDOAH1B — это дискретный выходной блок, разработанный компанией General Electrics. Он является частью системы управления Mark VIe. PDOA служит важнейшим звеном в электрическом соединении между одной или двумя сетями ввода/вывода (I/O) Ethernet и выделенной клеммной платой дискретного выхода. Этот важный компонент состоит из двух ключевых элементов: платы процессора, которая является общей для всех распределенных блоков ввода-вывода Mark VIe, и платы сбора данных, которая адаптирована к конкретным требованиям функций дискретного вывода. Она разработана для управления до 12 реле, а также для упрощения интеграции обратной связи с клеммной колодки.
Особенности
Что касается вариантов реле, пользователи имеют возможность выбирать между электромагнитными реле, которые совместимы с различными клеммными колодками (TRLYH1B, C, D и F), и твердотельными реле, которые могут использоваться с платами типа TRLYH1E. Такое разнообразие вариантов реле позволяет выполнять настройку в соответствии с конкретными потребностями приложения.
Входное подключение осуществляется через два разъема RJ45 Ethernet, что обеспечивает надежный и избыточный интерфейс для бесперебойного обмена данными. Кроме того, питание подается через трехконтактный вход, что обеспечивает стабильную и эффективную работу. На выходной стороне PDOA оснащен разъемом DC-37, который легко подключается к соответствующему разъему клеммной колодки. Этот механизм подключения упрощает процессы установки и обслуживания. Для помощи в мониторинге и устранении неполадок компонент оснащен светодиодными индикаторами, которые обеспечивают визуальную диагностику, позволяя пользователям быстро оценивать состояние и производительность системы. Кроме того, для более углубленных задач диагностики и настройки можно установить локальную последовательную связь через инфракрасный порт, что обеспечивает удобное средство взаимодействия с PDOA.
Установка
Начните с надежного крепления клеммной колодки по вашему выбору в желаемом месте.
Для симплексной конфигурации подключите один пакет ввода-вывода PDOA к разъему клеммной колодки. В случае установки TMR (Triple Modular Redundant) подключите три пакета ввода-вывода PDOA к разъемам клеммной колодки.
Для обеспечения механической устойчивости закрепите пакеты с помощью резьбовых шпилек, расположенных рядом с портами Ethernet. Эти шпильки следует вставить в специальный монтажный кронштейн, соответствующий типу клеммной колодки. Отрегулируйте положение кронштейна, чтобы предотвратить воздействие любой силы под прямым углом на разъем DC37 между пакетом и клеммной колодкой. Эта регулировка обычно является одноразовым требованием на протяжении всего срока службы продукта.
В зависимости от конфигурации вашей системы подключите один или два кабеля Ethernet. Пакет PDOA может работать без сбоев, используя любой порт. Если вы выбираете двойное подключение, стандартной практикой является подключение ENET1 к сети, связанной с контроллером R.
Подайте питание на пакет, подключив разъем питания, расположенный на боковой стороне пакета. Нет необходимости вставлять этот разъем при отключенном питании от кабеля, поскольку пакет ввода-вывода имеет встроенную функцию плавного пуска, которая эффективно управляет броском тока при подаче питания.
Настройте пакет ввода-вывода в соответствии с вашими конкретными требованиями. Этот шаг гарантирует, что пакет PDOA будет оптимально работать в вашем приложении.
Процессор
Высокоскоростной процессор, оснащенный ОЗУ и флэш-памятью: высокопроизводительный процессор с достаточным объемом ОЗУ и флэш-памяти для эффективной обработки и хранения данных.
Два независимых порта Ethernet 10/100 с разъемами: два полностью автономных порта Ethernet с совместимыми разъемами, обеспечивающие надежное и быстрое сетевое подключение.
Аппаратный сторожевой таймер и схема сброса: Встроенный аппаратный сторожевой таймер и схема сброса для надежности системы, гарантирующие непрерывную работу и быстрое восстановление в случае возникновения проблем.
Локальный датчик температуры окружающей среды: Встроенный датчик, который контролирует локальную температуру окружающей среды, облегчая мониторинг и контроль окружающей среды.
Инфракрасный последовательный порт связи: Инфракрасный последовательный порт связи, позволяющий выполнять локальные задачи диагностики и настройки через беспроводное соединение.
Светодиоды индикации состояния: Светодиоды индикации состояния, которые обеспечивают визуальную обратную связь, позволяя пользователям оценивать рабочее состояние платы процессора.
Электронный идентификатор и возможность считывания идентификатора: Электронная идентификация платы процессора, а также возможность считывания идентификационной информации с других плат, что упрощает управление системой.
Расширенная поддержка программируемой логики для платы сбора данных: Значительная программируемая логика
