Аналоговый модуль ввода-вывода GE IS220PAICH2A
НОВАЯ И ОРИГИНАЛЬНАЯ С ГАРАНТИЕЙ НА ОДИН ГОД
НОВАЯ НА СКЛАДЕ
УСЛОВИЯ ОПЛАТЫ:100% T/T ПЕРЕД ОТГРУЗКОЙ
СТРАНА ПРОИСХОЖДЕНИЯ:ШВЕЦИЯ
Описание
маркер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

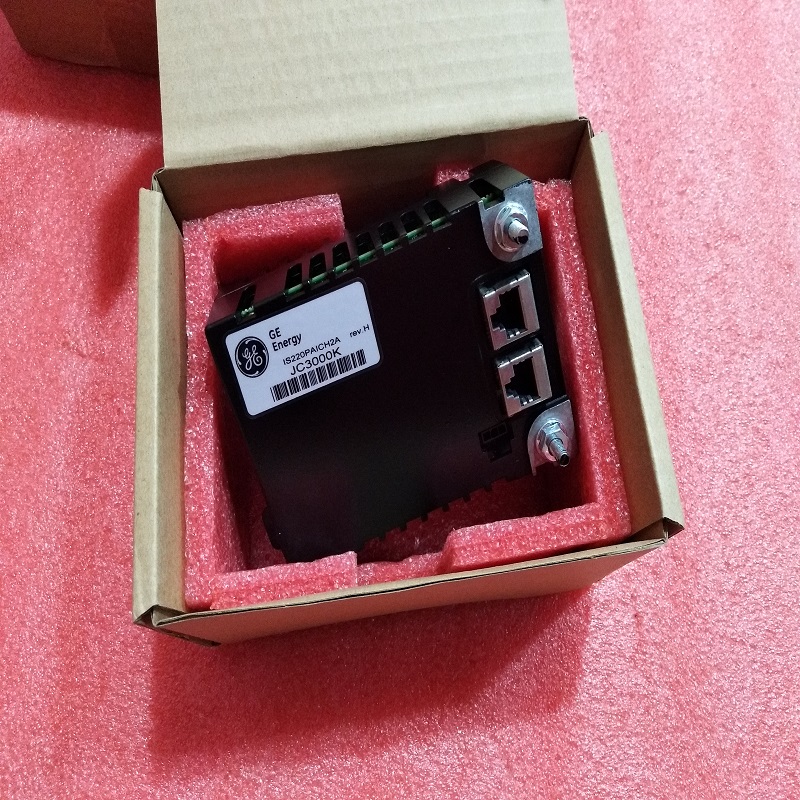

Номер детали: IS220PAICH2A
Производитель: General Electric
Тип продукта: Аналоговый модуль ввода-вывода
Серия: Mark VIe
Наличие: В наличии
Страна происхождения: Соединенные Штаты (США)
IS220PAICH2A — это аналоговый модуль ввода-вывода, разработанный General Electric. Он является частью системы управления Mark VIe Speedtronic. Этот блок ввода-вывода напрямую подключается к клеммной колодке. Блок ввода-вывода подключается к симплексной клеммной колодке через один разъем DC-37. Если установлен только один блок ввода-вывода, клеммная колодка с поддержкой TMR имеет три разъема DC-37 и может использоваться в симплексном режиме. Все эти соединения напрямую поддерживаются блоком ввода-вывода.
Функциональное описание
Аналоговый блок ввода-вывода (PAIC) представляет собой электрический интерфейс, который соединяет одну или две сети ввода-вывода Ethernet с клеммной платой аналогового ввода. PAIC включает в себя плату процессора BPPx, а также плату сбора данных, предназначенную для функции аналогового ввода-вывода.
Модуль имеет десять аналоговых входов. Первые восемь входов могут быть установлены на входы токовой петли 5 В или 10 В или 4-20 мА. Последние два входа могут быть установлены на входы токовой петли 1 мА или 4-20 мА.
Нагрузочные резисторы для входов токовой петли расположены на клеммной плате, и PAIC измеряет напряжение на этих резисторах. PAICH2 имеет два выхода токовой петли в диапазоне от 0 до 20 мА. Он также включает в себя дополнительное оборудование, которое обеспечивает ток 0-200 мА только на первом выходе.
Блок ввода-вывода получает и отправляет данные на контроллер через два разъема RJ-45 Ethernet и питается от трехконтактного разъема. Полевые устройства взаимодействуют с помощью разъема DC-37 pin, который подключается непосредственно к соответствующей клеммной колодке. Светодиодные индикаторы обеспечивают визуальную диагностику.
Установка IS220PAICH2A
Надежно закрепите клеммную колодку по вашему выбору.
Вставьте блок ввода-вывода PAIC непосредственно в разъемы клеммной колодки.
Используйте резьбовые шпильки рядом с портами Ethernet для механического закрепления блока(ов) ввода-вывода. Шпильки вставляются в специальный монтажный кронштейн для клеммной колодки. Кронштейн должен быть расположен так, чтобы к разъему DC-37 pin между блоком ввода-вывода и клеммной колодкой не прикладывалось усилие под прямым углом. Регулировка должна потребоваться только один раз за весь срок службы продукта.
В зависимости от конфигурации системы подключите один или два кабеля Ethernet. Блок ввода-вывода будет работать на любом порту. При использовании двойных подключений общепринятой практикой является подключение ENET1 к сети, связанной с контроллером R.
Подключите блок ввода-вывода к питанию, вставив разъем на боковой стороне блока. Поскольку блок ввода-вывода имеет встроенную функцию плавного пуска, которая контролирует бросок тока при подаче питания, нет необходимости отключать питание от кабеля перед его подключением.
Настройте блок ввода-вывода по мере необходимости с помощью приложения ToolboxST.
