НОВАЯ И ОРИГИНАЛЬНАЯ С ГАРАНТИЕЙ НА ОДИН ГОД
НОВАЯ НА СКЛАДЕ
УСЛОВИЯ ОПЛАТЫ:100% T/T ПЕРЕД ОТГРУЗКОЙ
СТРАНА ПРОИСХОЖДЕНИЯ:ШВЕЦИЯ
Описание
маркер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

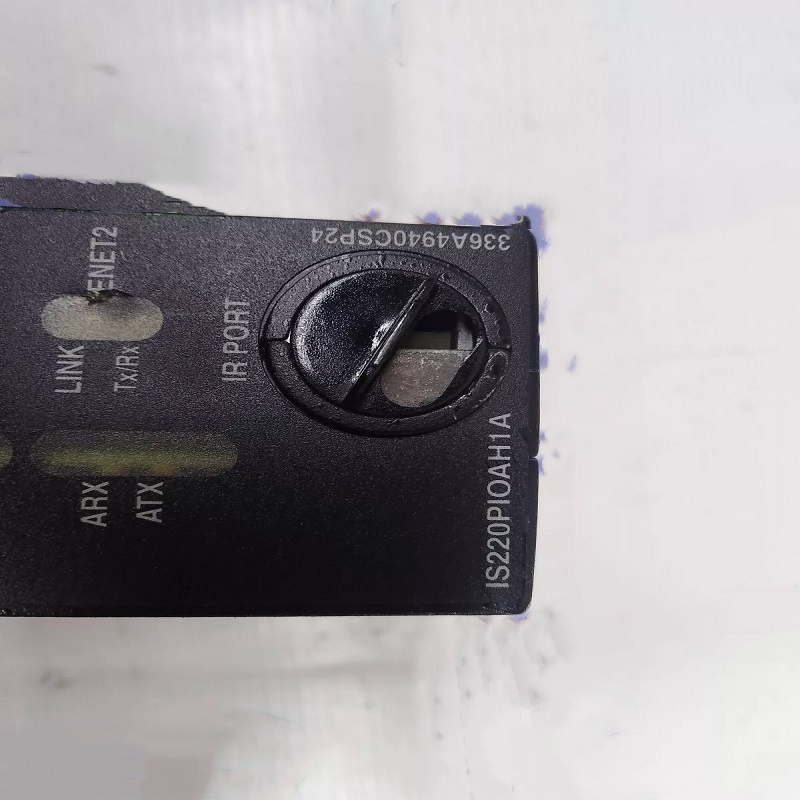

Номер детали: IS220PIOAH1A
Производитель: General Electric
Серия: Mark VIe
Количество каналов: 1 RS-485
Частота кадров: 32 Гц
Тип продукта: ARCNET Interface I/O Pack
Рабочая температура: от -30 до 65 градусов
ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ:
IS220PIOAH1A — это модуль ввода-вывода интерфейса ARCNET, изготовленный и разработанный General Electric как часть серии Mark VIe, используемой в распределенных системах управления. Модуль ввода-вывода ARCNET (PIOA) обеспечивает интерфейс для управления возбуждением. Модуль ввода-вывода монтируется на клеммную плату JPDV через 37-контактный разъем. Подключения локальной сети выполняются к JPDV. Системный вход в блок ввода-вывода осуществляется через два разъема RJ-45 Ethernet и 3-контактный вход питания. Визуальная диагностика осуществляется с помощью светодиодных индикаторов. Управление возбуждением ARCNET использует один PIOA в ядре C для симплексных приложений или один PIOA в ядрах R и C для избыточных приложений.
УСТАНОВКА:
Надежно закрепите клеммную плату JPDV на переднем держателе платы ядра.
Вставьте блок ввода-вывода PIOA в разъем клеммной платы JA1 для интерфейса управления возбуждением ARCNET.
Механически закрепите блок ввода-вывода с помощью резьбовых шпилек рядом с портами Ethernet. Шпильки вставляются в монтажный кронштейн, соответствующий типу клеммной колодки. Расположение кронштейна следует отрегулировать так, чтобы к штыревому разъему DC-37 между блоком и клеммной колодкой не прикладывалось прямоугольное усилие. Регулировка должна потребоваться только один раз за весь срок службы продукта.
Вставьте один или два кабеля Ethernet в зависимости от конфигурации системы. PIOA будет работать через любой порт. Если используются двойные соединения, стандартной практикой является подключение ENET1 к сети, связанной с контроллером R.
Подайте питание на PIOA, подключив разъем на боковой стороне блока ввода-вывода. Нет необходимости вставлять этот разъем при отключенном питании от кабеля, поскольку блок ввода-вывода имеет встроенную возможность плавного пуска, которая управляет броском тока в приложении питания.
ЭКСПЛУАТАЦИЯ:
СИГНАЛЫ ВХОДА/ВЫХОДА: Плата сбора интерфейса ввода-вывода (BIOA) имеет UART для сопряжения процессора с RS-485 (больше не используется), микросхему контроллера ARCNET для сопряжения процессора с DLAN управления возбуждением LAN и запрограммированное сложное программируемое логическое устройство (CPLD) для обеспечения связующей логики для аппаратных интерфейсов. Светодиоды последовательной связи (AR, AT, R, T) находятся на плате BIOA, но управляются процессором.
ЛИНИЯ ИДЕНТИФИКАЦИИ: Плата процессора и плата сбора в блоке ввода-вывода содержат электронные идентификационные детали, которые считываются во время инициализации питания. Аналогичная часть, расположенная с каждым разъемом DC-37 клеммной колодки, позволяет процессору подтверждать правильность соответствия блока ввода-вывода клеммной колодке и сообщать о состоянии ревизии платы на уровне системы управления.
УПРАВЛЕНИЕ ПИТАНИЕМ: блок ввода-вывода включает управление питанием во входной цепи 28 В. Функция управления обеспечивает плавный пуск для управления броском тока во время подачи питания. После подачи питания схема обеспечивает функцию быстрого ограничения тока, чтобы предотвратить распространение отказа блока ввода-вывода или клеммной колодки обратно на систему питания 28 В. Зеленый индикатор PWR загорится, когда питание присутствует и работает правильно. Если функция ограничения тока работает, индикатор не будет гореть до тех пор, пока проблема не будет устранена.
